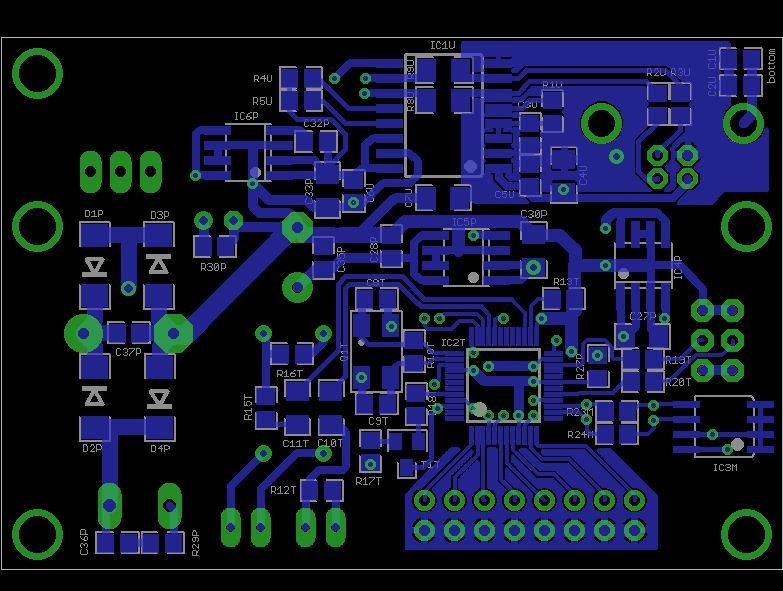

Na płytce można złożyć kilka wersji konwertera od najprostszej do pełnej.
Elementy wersji podstawowej muszą być obsadzone zawsze, pozostałe wersje można dowolnie ze sobą zestawiać.

Wersje zasilania:

Zasilanie z USB (niezalecane):
Zamontować elementy:
C3U, L1P
w miejsce kondensatora C7U rezystor 0Ω 0805.

Zasilanie z zewnętrznego źródła napięcia stałego (5-6V)
Zamontować elementy:
R32P, POW
w miejsce D4P zamontować rezystor 0Ω
na złącze POW podać napięcie: pin1 +5-6V; pin2 GND

Zasilanie z napięcia przemiennego (prostownik i prestabilizator)
Zamontować elementy:
C36P-C39P, R29P-R31P
D1P-D4P, IC7P, POW
Na złącze POW podać napięcie przemienne 9V

Wersje układu:

Wersja podstawowa:
Zamontować elementy:
C1U, C2U, C8T-C21T, C28P-C30P, C34P, C35P
R6U, R7U, R10T-R12T, R15T-R21T, R28P
Q1T, LED1T, LED2P, T1T, IC2T, IC5P, I2S, SPO, SPI, MODE, USB.
Do tego R8U, R9U, R27P, w miejsce kondensatora C7U rezystor 0Ω 0805.
Jako R2U, R3U rezystory 0Ω 0805.

Izolacja USB:
Zamontować elementy:
C3U-C6U, C31P-C33P
R1U-R7U
IC1U, IC6P
Z kondensatorem C7U można poeksperymentować,można go stosować lub nie.
Nie montować rezystorów R8U, R9U (po zalutowaniu IC1U i tak jest to niewykonalne)

Zewnętrzny stabilizator 1,8V
Zamontować elementy:
C25P-C27P, IC4P
Zamontować kondensator C40T (nie ma pewności że wewnętrzny stabilizator bez pojemności na wyjściu pozostanie stabilny, stąd kondensator w tym miejscu)
Nie montować R27P

Zewnętrzna pamięć EEPROM
Zamontować elementy:
C22M-C24M
R23M-R26M
IC3M

Opcje wejść/wyjść

wyjście SPDIF
Jeśli nie potrzeba wyjścia SPDIF można nie montować: C11T, R15T, R16T, TR1T, SPO
TR1T jest opcjonalny, jeśli nie jest stosowany należy wlutować zwory pomiędzy nogami 1-2 i 5-6.

wejście SPDIF
Jeśli nie potrzeba wejścia SPDIF można nie montować: C10T, R12T, SPI

Wyjście/wejście I2S
Jeśli nie potrzeba wejścia i wyjścia I2S można nie montować: I2S
